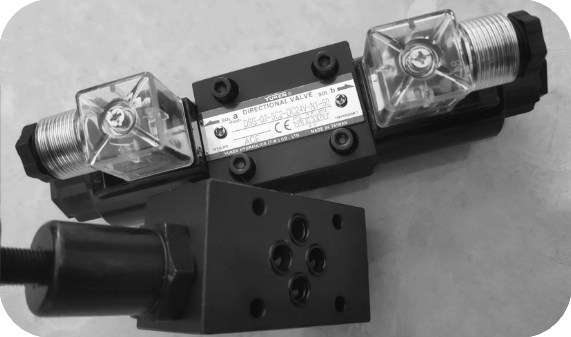

日本油研換向閥DSG-01-3C4-D24-N-50,DSG-01-3C4-D24-N1-50說明書
發布時間:2024-09-01 14:54:57油研換向閥DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50
一、產品概述
日本油研(YUKEN)作為液壓元件領域的領軍企業,其生產的DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50換向閥是液壓系統中不可或缺的重要元件。這兩款換向閥以其高壓、高流量、低壓降及高防塵防水性能,廣泛應用于數控機床、塑料機、壓機等機械設備中,實現了液壓流的精確切換、分配和調節,極大地提升了設備的運行效率和穩定性。
二、產品特點
高壓高流量設計:DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50換向閥采用高壓高流量設計,工作壓力可達35 MPa(5080 PSI),流量可達100 L/min(26.42 GPM),相比傳統產品,其性能和效率顯著提升。
低壓降特性:這兩款換向閥通過優化流道設計,實現了更低的壓降,從1.0 MPa降低到0.9 MPa(145至131 PSI),有效降低了系統能耗,提高了整體運行效率。
高防塵防水性能:符合IP65標準的防塵防水設計,確保了換向閥在惡劣環境下的穩定運行,延長了使用壽命。
無沖擊操作:DSG-01-3C4-D24-N1-50特別配備了內置電流整流器,支持交流電源無沖擊操作,減少了管道中的噪音和振動,提升了系統的穩定性。
高耐受性:由于螺線管的磁力和彈力設計,這兩款換向閥對污染物具有較高的耐受性,能夠在復雜的工作環境中保持穩定的性能。
三、工作原理
DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50換向閥的工作原理基于電磁控制和閥芯的移動。換向閥內部有一個密閉的腔體,腔體在不同位置開有通孔,每個孔都通向不同的油管。腔體中間是閥芯,兩側各有一塊電磁鐵。當電磁鐵線圈通電時,電磁力將閥芯吸引至相應位置,從而改變液壓油的流向和流量。進油孔始終保持常開狀態,液壓油通過進油孔進入換向閥后,根據閥芯的位置進入不同的排油管,推動油缸活塞運動,進而帶動機械裝置工作。
四、使用與維護
安裝:在安裝換向閥時,請確保按照產品說明書中的要求進行,注意接口尺寸和密封性,避免泄漏。
接線:對于DSG-01-3C4-D24-N1-50型號,建議使用帶內置電流整流器的R型型號,以交流電源進行無沖擊操作。接線時請遵循電氣安全規范。
維護:定期檢查換向閥的密封性和電氣連接情況,及時清理附著在閥體上的污物。如發現異常,請立即停機檢查并聯系專業維修人員。
存儲:換向閥應存放在干燥、通風、無腐蝕性氣體的環境中,避免陽光直射和雨淋。
五、總結
日本油研DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50換向閥以其卓越的性能和穩定的質量,在液壓系統中發揮著重要作用。通過合理的使用和維護,可以確保換向閥的長期穩定運行,提高設備的整體性能和效率。在選擇液壓元件時,建議根據實際需求綜合考慮各種因素,選擇最適合的型號和品牌。
